LIFTER

O tejto hračke som sa dozvedel z internetu, jedná sa o asymetrický kondenzátor, asymetrický preto, lebo jednu elektródu ma väčšiu ako druhú. Po pripojení zdroja vysokého napätia na menšiu elektródu a uzemnenia druhej lifter vzlietne. Veľkosť napätia závisí od tvaru a celkovej hmotnosti modelu. Mne stačilo cca 20-25 kV. Najúčinnejšie (a aj najjednoduchšie) je zapojenie do trojuholníka ale existuje veľa možností zapojenia.

Prvý model ktorý som postavil mi po čase zhorel lebo nebol poriadne ukotvený, po pár rokoch som si postavil druhý model ten mám zatiaľ našťastie funkčný.

Teória:

Jedná sa vlastne o verziu iontového motora, jav objavili v roku 1921 Paul Alfred Biefeld a Thomas Townsend Brown ,bol pomenovaný Biefeld-Brownov efekt. V skratke: vďaka rozdielu potenciálov sa vytvára iontový vietor ktorý spôsobuje vzlietnutie. To by ale znamenalo že lifter nemôže vzlietnuť vo vákuu, čo sa podarilo vyvrátiť, momentalne sa domnieva že počas experimentu sa nedosiahlo dostatočne vákuum a preto mohol lifter lietať. Stále sa ešte daná problematika skúma a neviem ako je momentálne ďaleko uspokojivé objasnenie Biefeldov-Brownovho efektu.

Ku konštrukcii:

Ako som už spomínal najjednoduchšia je trojuholníková verzia. Moje oba modeli boli preto tohto zapojenia. Čo sa týka napájania je dostačujúci mäkký zdroj napríklad z VN TV trafa, ideálne ešte odmedzený sériovo zapojeným odporom, ktorý v prípade preskočenia iskry obmedzí napätie . Ja som použil trafo z farebnej TV, kedže má o niečo vyššie napätie ako trafo z čiernobielej TV. A hlavne má už v sebe VN diódu. Ako som ho budil popíšem neskôr v inom článku, stačí trocha zagooglovať , veľa variant zapojení poskytuje napríklad danyk.wz.cz.

Materiál:

Konštrukcia je z balzového dreva, je ho možné dostať v modelárskych obchodoch. Ďalej je potrebný asi tak 1-1,5m tenkého medeného drôtu, ktorý je ale potrebné zbaviť smaltovej izolácie, najľahšie prejdením cez plameň. je treba nájsť správnu šikovnosť lebo keď idete príliš pomaly tak sa vám prepáli , naopak sa vám zas môže stať že sa vám poriadne neodizoluje. čo sa týka hrúbky tak čím tenší tým lepšie ale zas s príliš tenkým sa zle robí lebo sa ľahko trhá (prepáli). Skrátka treba kompromis. Na vytvorenie veľkej elektródy je ešte potrebný kus Al-fólie, zas platí čím tenšia tým lepšie lebo o to je ľahšia (takže nejakú špeciálnu na grilovnie radšej nie) . Ešte treba volačo čím sa to všetko pozliepa, stačí obyčajné sekundové lepidlo, múdro: kyanoakrylát.

Stavba:

Čo sa týka stavby je veľmi jednoduchá, tí viac zruční ju zvládnu za hodinku (čo nie je môj prípad). Keďže som počas stavby nerobil žiadne fotky a som názoru že fotky povedia viac ako dlhé litánie, tak sem radšej dám odkaz na stránku podľa ktorej som postupoval ja, myslím že to tu je úplne zrozumiteľne všetko znázornené človek nemusí ani vedieť anglicky. Tenký drôt dostatočne napnite (len pozor aby sa nezlomili podpery v rohoch) inak sa vám po zapnutí spojí s alobalom a to budú lietat len iskry. Tip k alobalu: viac sa mi osvedčilo ho trhať povedľa pravítka ako strihať a orezavací nôž úplne zlyhal, však každý si nájde svoju techniku.

Oživenie:

Pred oživením treba poriadne model ukotviť, najlepšie je tam kde sú stĺpiky na ktorých model stojí uviazať alebo prilepiť nite a tie potom ukotviť.

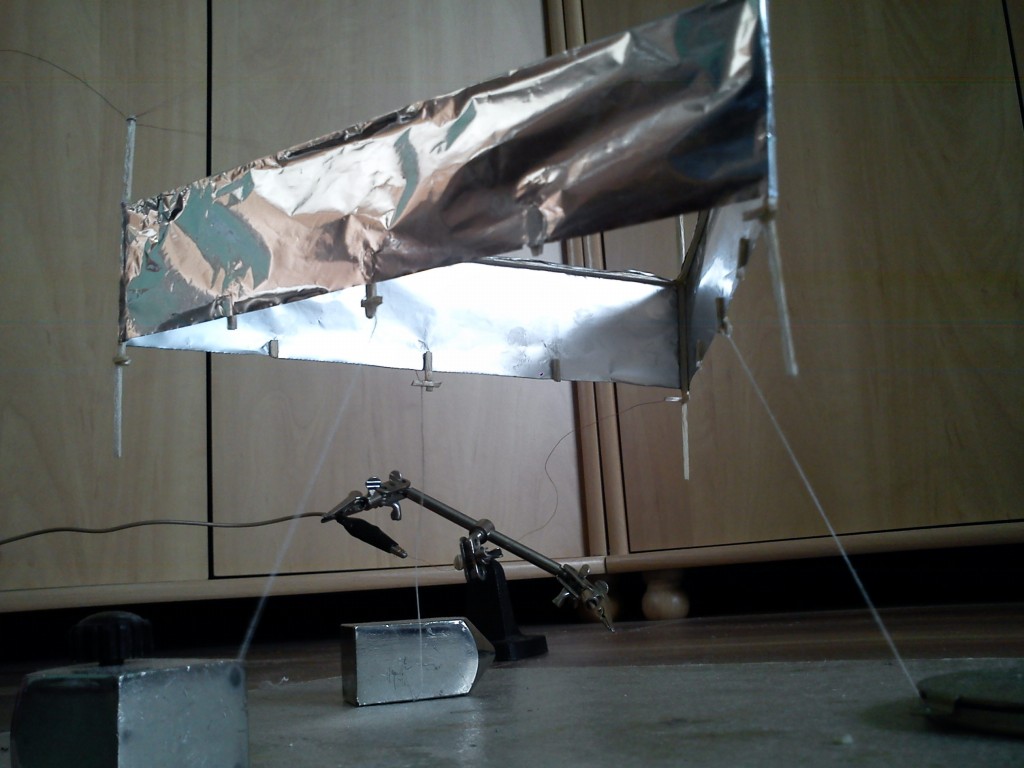

Ďalej pozor aby sa nespojil tenký drôt s uzemneným alobalom, najlepšie je drôt z trafa priviesť z vrchu nejakým dobrým izolantom ako je to vidieť na fotkách. Nemusím pripomínať že sa jedná o vysoké napätie ktoré dobre kope.
